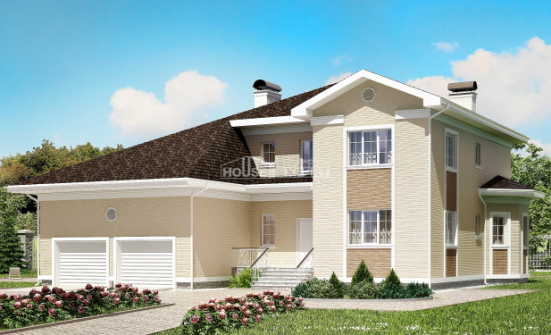

  • 285-002-R Two Story House Plans with garage in front, a huge Plan Online, House Expert
  • 285-002-R Two Story House Plans with garage under, cozy Architects House, House Expert
  • 285-002-R Two Story House Plans with garage under, cozy House Plans, House Expert
  • 285-002-R Two Story House Plans with garage, spacious Villa Plan, House Expert

  • 285-002-R Two Story House Plans with garage in back, luxury Villa Plan, House Expert
  • 285-002-R Two Story House Plans with garage, beautiful House Planes, House Expert
  • 285-002-R Two Story House Plans with garage under, beautiful Floor Plan, House Expert
  • 285-002-R Two Story House Plans and garage, beautiful Design House, House Expert
Plan price

Plan add-ons:






Buy plan now


Total area :302 m2
Dimensions :20,1 x 16 м
Storey :2
Basement:no
Garage:2 vehicle
Сейсмостойкость:до 7 баллов
Roof material:Asphalt shingles
Exterior finish:facing brick
Basement finish:stone
Floor material:reinforced concrete (Slab)
Foundation:pile
Walling material:brick 380 мм, insulator 100 мм

One
Floor height:2,95 м
List of rooms, m2
Tambour 3,00
Hall 17,30
Wardrobe 2,20
Water closet 4,52
Bedroom 17,94
Bedroom 19,08
Dining kitchen 25,28
Living room 44,54
Хоз. помещение 6,91
Boiler room 6,86
Garage 49,03
Total:196,66

2 этаж
Floor height:3 м
List of rooms, m2
Hall 9,34
Bedroom 19,08
Bedroom 18,23
Bedroom 17,79
Bedroom 8,23
Walk In Closet 9,97
Water closet 10,18
Water closet 5,20
Stairs 7,75
Total:105,77






Project documentation may differ from those sketches online, the seller reserves the right to make any changes to the project documentation.

Plans FAQ
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
More..Less..
Show all questionsHide questions
Ask a question about plan 285-002-R
name
Please, register
to ask a question

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Схема расположения свай
  4. Схема расположения ростверка
  5. Схема расположения ростверка
  6. Кпр 1...15, Кпр
  7. Кпр 16...26
  8. Спецификация и ведомость расхода стали на фундамент
  9. Схема расположения перекрытия на отм. -0,450 (низ плит)
  10. Схема расположения перекрытия на отм. +2,950; +2,750 (низ плит)
  11. Схема расположения перекрытия на отм. +6,300 (низ плит), балка металлическая Бм-3
  12. Узлы анкеровки, закладная деталь Мн-1
  13. Участок монолитный Ум-1
  14. Участок монолитный Ум-2
  15. Участок монолитный Ум-3,5
  16. Участок монолитный Ум-4
  17. Спецификация и ведомость расхода стали на перекрытия
  18. Лестница к террасе Л-1, Л-2
  19. Лестница к террасе Л-3, крыльцо К-1
  20. Схема расположения перемычек 1-го этажа
  21. Схема расположения перемычек 2-го этажа
  22. Монолитная балка Бмн-1
  23. Монолитная балка Бмн-2
  24. Монолитная балка Бмн-3
  25. Кп-1...Кп-7
  26. Спецификация на Бмн-1...Бмн-3, ведомость расхода стали
  27. лестница в осях 3-7/Д
  28. Лестничные марши Л-1, Л-2
  29. План кровли
  30. План стропил 1-го яруса, узел 1
  31. План стропил 2-го яруса
  32. План диагональных стропильных ног и коньковых балок, узел 2
  33. План мауэрлатов, прогонов и стоек
  34. разрез 1-1...3-3
  35. Узел 3...6
  36. Узел 7, 8
  37. Спецификация, общие указания
В альбоме 37 листов.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

We provide a hard copy of all project docs.



  • Paper size: A3;
  •
  • Language: Russian;
  •
  • System of measurement: metric;
  •
